气柜防雷设计
本设备的方案根据国标GB50057-2010《建筑物防雷设计规范》（2010版）的防雷建筑物划分，本设备为一类建筑物，根据防雷标准，气柜采用外部安装直击雷防护设备，内部安装电源防雷设备，外接接地装置进行防雷。

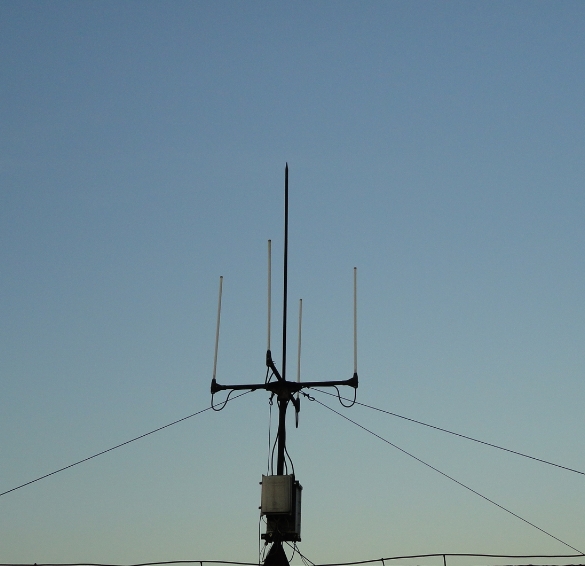

直击雷防护避雷塔或者避雷塔加YBT-YDF60避雷针的直击雷方式进行防雷，气柜的长15.5米、高12.61米。防雷设备要在12.61米高度保护范围大于15.5米，根据图纸要求避雷设备距离气柜4.5m外。根据滚球半径法计算：
rx=√h(2hr-h)-√hx(2hr-hx）
rx：避雷针在hx高度的保护半径
hr：滚球半径为30
hx：被保护物的高度为12.61m
当单针避雷针高度h为20m时保护半径为3.57米，
当单针避雷针高度h为30m时保护半径为5.28米，
因此避雷塔单独使用无法覆盖气柜设备，需要建设避雷线，跨过气柜设备才能满足国标要求的防雷措施。拉线避雷塔的架设我们采用20米高，高出气柜顶部7.39米，避雷线会略微有弧度下垂，距离被保护物不少于6米，符合国标要求。
在设备4.5米两侧各一座避雷塔，避雷塔进行拉线，底部和接地装置连接，接地系统的采用10欧姆接地系统，可以用引线引向设备的相反方向，满足国标关于直击雷接地要求。防雷接地系统不可和公共接地，其他设备接地公用或者有连接。防止地位反击
接地系统采用深埋式接地，采用水平接地体和垂直接地体相结合的方式，在站场附近合适的位置，开挖深度为0.8米的深沟，根据现场情况，挖掘为长方形或者正方形等合适的方式来深埋接地装置。
接地系统接地是防雷的重要组成部分是防雷装置的基础，本次接地系统我们要求直击雷接地值为10欧姆，为了使雷电流更好的泻入大地，为保证直击雷系统的接地阻值，还应尽量减小引下线的电阻值。
依据防雷规范要求，此次设计我们接地体的具体位置和引下线的具体路由，在施工时以尽可能的减少引下线的长度。通过增大导线载面和减小引下线长度的措施，来尽量减小接地引线的电阻值，为了对接地系统的实时检测和记录，我们在接地系统和引下线之间增加接地测试点。
